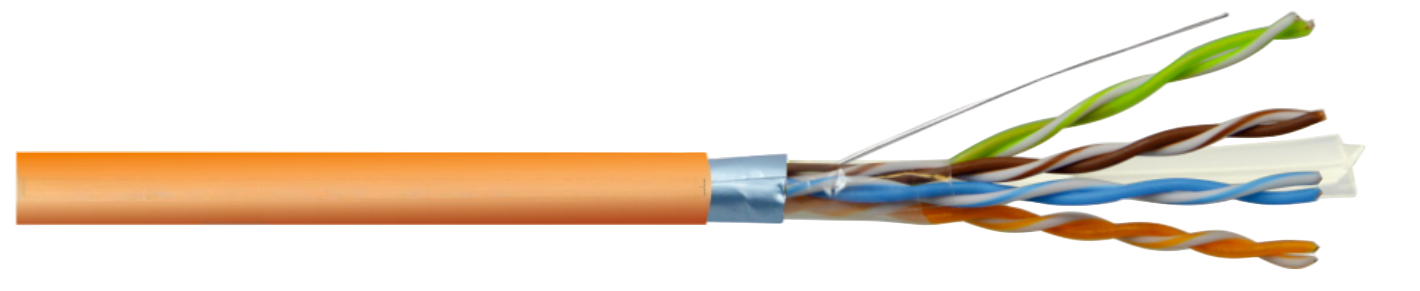

F/UTP Cat.6 LSOH Screened Data Cable 350 MHz

Technical data:

Thermal parameters

Temperature range:operating temperature:  -30 °C to 70 °C min. installation temp: -10 °C

Electrical parameters

Conductor diameter: 0,54 ± 0,015 mm     Insulated core diameter: 1,06 ± 0,03 mm DC loop resistance at 20 °C (max):165 Ω/km

Insulation resistance (min): 5 GΩ x km

Resistance unbalance within a pair: ≤ 2 % Mutual capacitance at 1 kHz: 50 ± 5 nF/km  Capacitance unbalance pair to ground at 1 kHz (max): 1600 pF/km

Nominal voltage: 150 V Test voltage at 1 min:

AC 50 Hz: 700 V，DC: 1000 V

Characteristic impedance at 100 MHz:100 ± 5 Ω

NVP value: 67 %

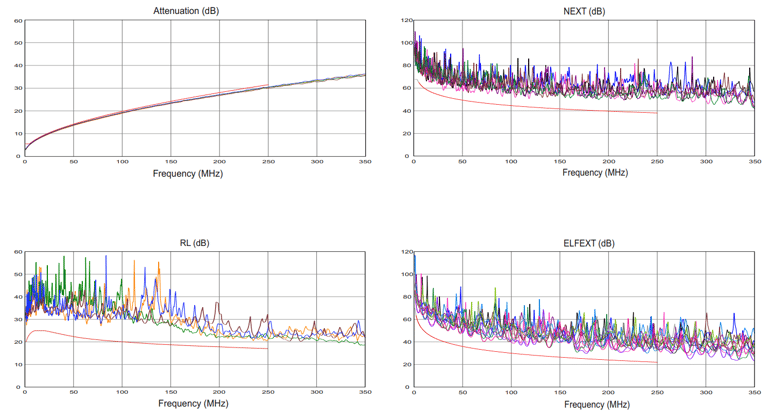

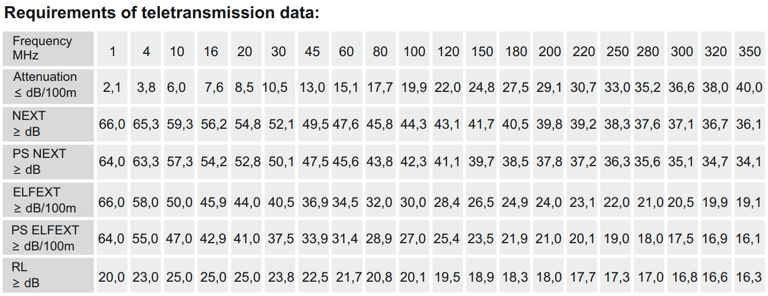

Return loss dB (min):f = 4 ÷ 10 MHz: 20 + 5 x log10(f) f = 10 ÷ 20 MHz: 25 f = 20 ÷ 350 MHz: 25 - 7 x log10(f/20)

Coupling attenuation within the range of 30 ÷ 100 MHz (min.): 55 dB

Transfer impedance at 10 MHz (max):100 mΩ/m

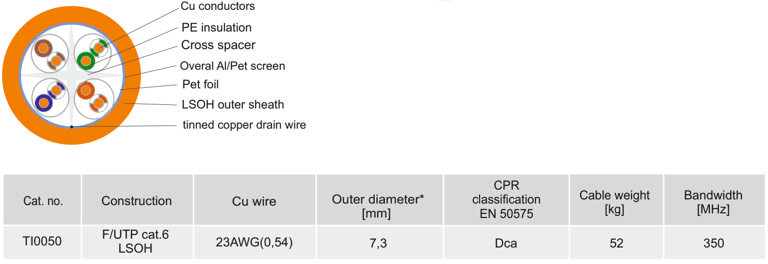

Conductors:                     solid round copper conductors

Insulation:                        special polyolefin compound

Core identification:         wh/bu-bu, wh/or-or, wh/gn-gn, wh/bn-bn

Core arrangement:          cores twisted in pairs, pairs twisted together with a cross spacer

Screen:                             aluminium backed polyester tape and tinned copper drain wire

Outer sheath:                   special LSOH compound

Outer sheath colour:       orange RAL 2003, other colours available on customer's request
