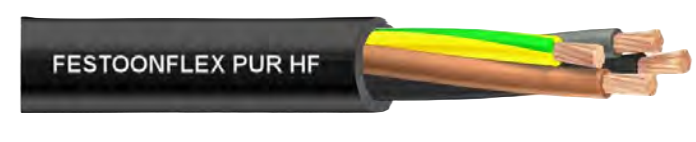

FESTOONFLEX PUR-HF D12Y11Y Heavy Duty Round Cable

Application

For use as energy and control cable in festoon systems under severe conditions, incl. frequent bending. Also for drag lines, machine tools or materials handling systems.In addition, suitable as drum reeling cable under moderate mechanical stress.

Design features

Conductor                                                         Plain copper, flexible class 5 acc. to DIN EN 60228 /  DIN VDE 0295

Insulation                                                         Halogen free compound, based on polyester

Core identification                                             Up to 5 cores: colored in accordance with DIN VDE 0293-308;

From 6 cores: white with black numbers

Core arrangement                                             Cores twisted with short length of lay around central element

Outer sheath                                                    Polyurethane, halogen free, flame retardant;

Colour: black (opaque)

Electrical parameters

Rated voltage                                                   0.6/1 kV (600/1000V)

Max. permissible operating voltage AC                0.7/1.2 kV

Max. permissible operating voltage DC               0.9/1.8 kV

AC Test Voltage                                                   4 kV (5 Min.)

Current Carrying Capacity description                 Acc. to DIN VDE 0298-4

Thermal parameters

Max. permissible temperature at conductor        90 °C   Max. short circuit temperature of the conductor  250 °C

Ambient temperature for fixed installation          min -50 °C ; max +80 °C Ambient temperature in fully flexible operation   min -40 °C ; max +80 °C

Mechanical parameters

Max. tensile load on the conductor        15 N/mm² ± 25 °/m

Torsional stress                             6 x D (Proved by flexing tests acc. to HD 22.2 part 3.1)

Min. bending radius Travel speed

- In festoon systems: up to 210 m/min;

- For reeling operation: up to 60 m/min;

- In chain systems: up to 210 m/min (note: trouble free operation is influenced by several factors, among all the chain length. For long chain system we recommend to operate at lower speed).
