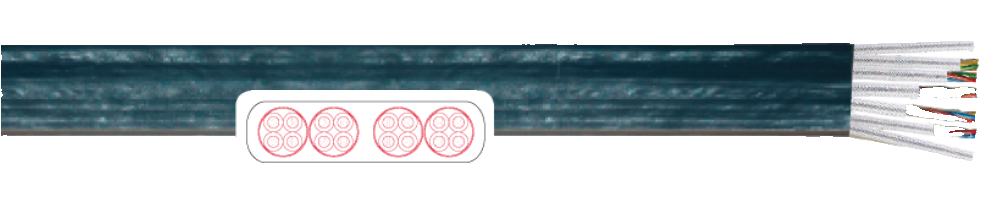

YCFLY, YFLCY, KYCFLY, KYFLCY (EMV) Shielded Power and Control Cables

Structure & Specifications

conductor material                     bare copper strand

conductor class                         acc. to DIN VDE 0295 class 5/6 resp. IEC 60228 class

5/6

core insulation                            PVC

core identification                      acc. to VDE 0293-308 up to 5 wires coloured, from 6 wi-

res black with white numerals with or without GNYE re- sp. special colour

stranding                                    cores resp. bundles parallel side by side

shield                                         single core or bundle with copper braid or wrapped wire,

bare or tinned; coverage ca. 70% - 80% outer sheath                               PVC

sheath colour                             black, RAL 9005

printing                                       yes

rated voltage                              0,5 mm² = 300V; > 1,0 mm² = Uo/U 300/500 V

testing voltage                            1,2 kV / 2 kV

current carrying capacity           acc. to DIN VDE, see Technical Guideline

min. bending radius fixed           10 x d

min. bending radius moved       10 x d

speed                                          max. 1,6 m / s

suspension height                      max. 35 m

operat. temp. fixed min/max      Y...: -25 °C / +60 °C; KY...: -40 °C / +70 °C

operat. temp. moved min/max  Y...: -25 °C / +60 °C; KY...: -30 °C / +70 °C temp. at conductor                     +70 °C

burning behavior                        self-extinguishing and flame retardant acc. to IEC

60332-1

standard                                      similar to DIN VDE 0250
